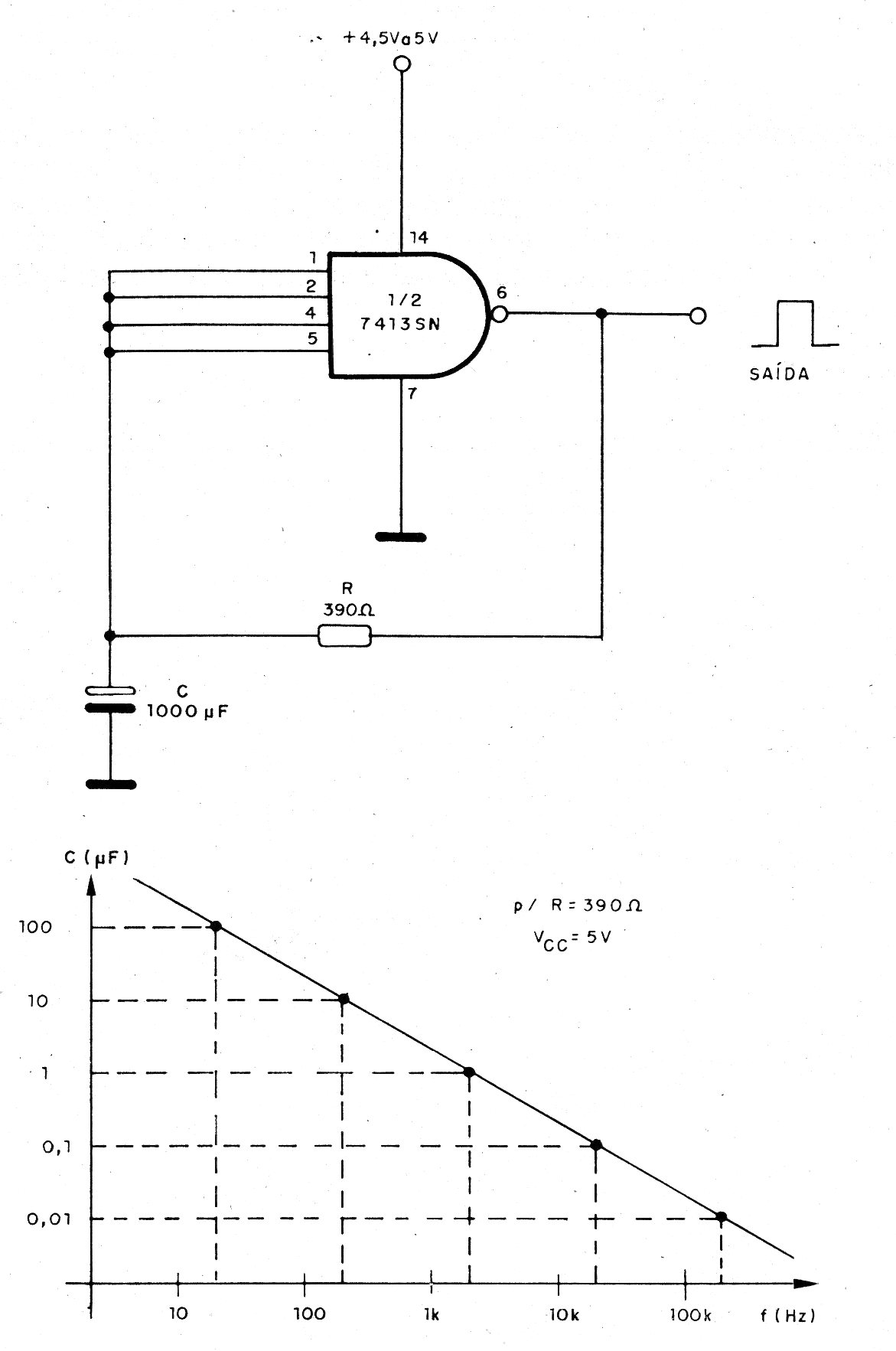

O circuito mostrado deve ser alimentado com tensões de 4,5 a 5 V e gera sinais até uma frequência de uns 200 kHz. Na figura temos um gráfico que relaciona os valores do capacitor com a frequência para um resistor fixo. Frequências maiores podem ser obtidas com TTLs de subfamílias mais rápidas.
