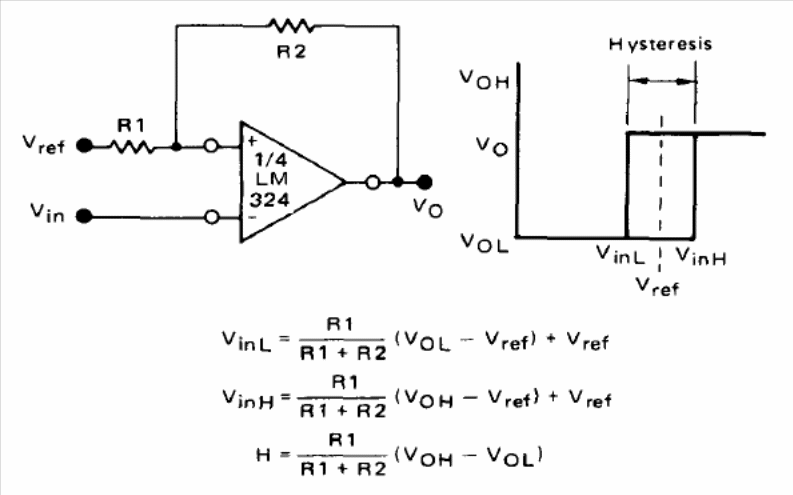

Este circuito é do Linear Databook da Motorola de 1990. O circuito pode ser aplicado a outros amplificadores operacionais. As fórmulas junto ao diagrama permitem calcular as características do circuito para uma aplicação desejada.
