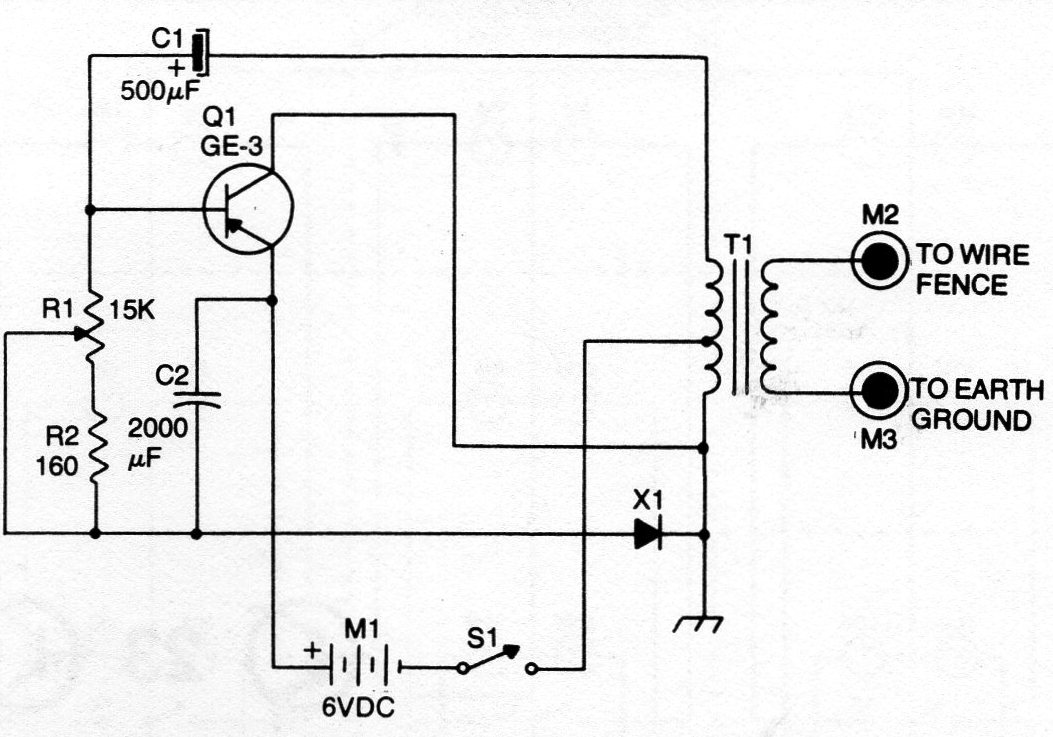

Este circuito é de uma publicação de 1981. Podemos elaborá-lo com transistores mais modernos como o BD135 ou TIP32 e a alimentação pode ser feita com tensões de 3 a 9 V de pilhas grandes. O transformador tem primário de 110 V ou 220 V e secundário de 3 +3 a 9 + 9 V com corrente de 100 a 500 mA.
| Clique na imagem para ampliar |
