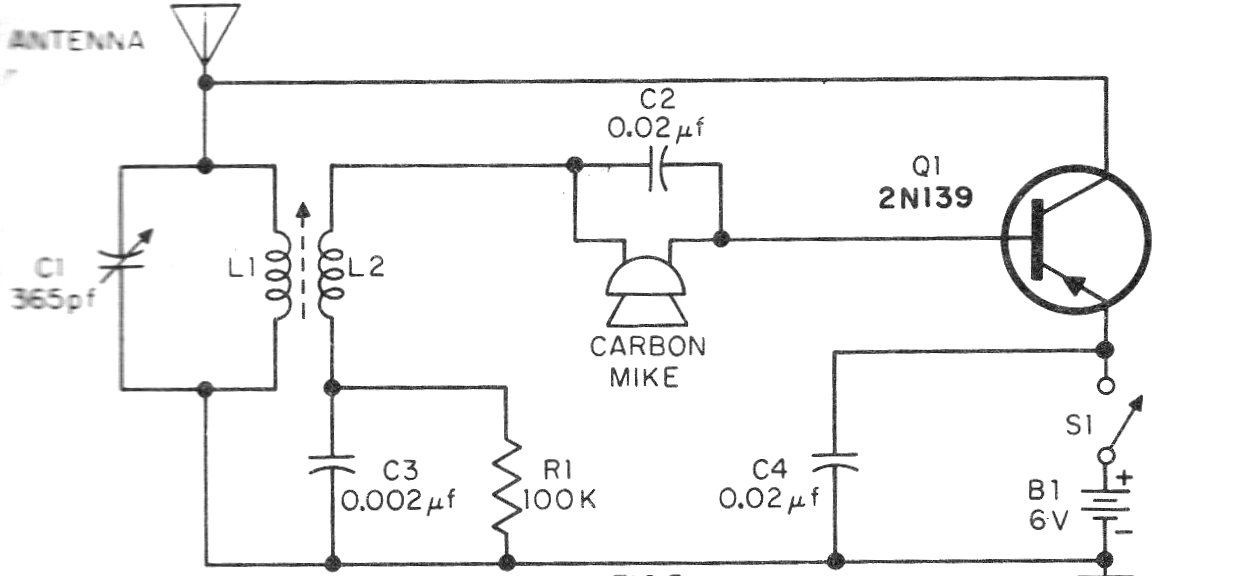

Encontramos este circuito de pequeno alcance para a faixa de ondas médias numa publicação de 1964. L1 consta de 80 espiras de fio 28 num bastão de ferrite e sobre ela é enrolada L2 com 20 espiras do mesmo fio. O transistor pode ser o BC558 e a antena é telescópica de 30 a 90 cm de comprimento. O microfone deve ser de carvão. Se for usado cerâmico, ligue em paralelo um resistor de 10 k.
| Clique na imagem para ampliar |
