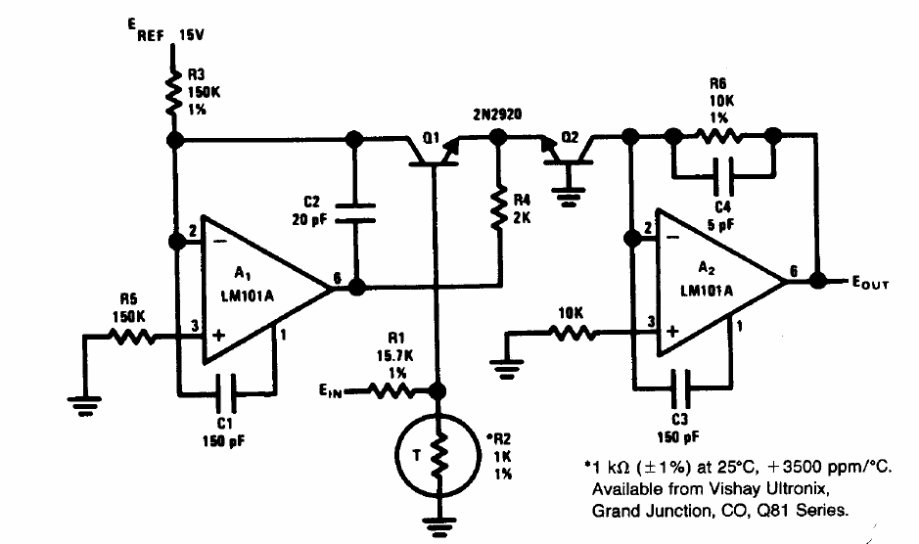

Este ciurcuito é do Linear Applications Handbook da National Semiconductor de 1994. O circuito pode ser implementado com componentes mais modernos. Nele temos uma compensação de temperatura e a fonte de alimentação deve ser simétrica.
| Clique na imagem para ampliar |
