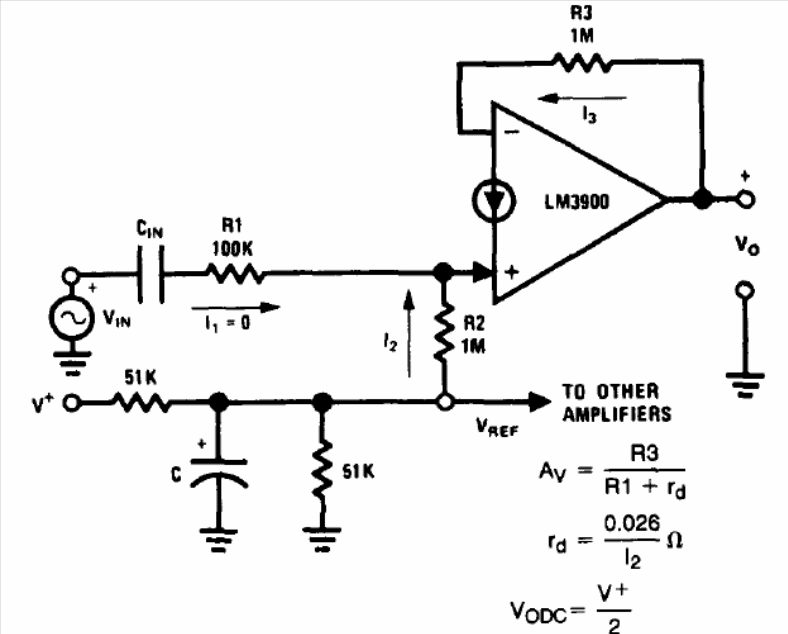

Na figura temos a aplicação básica de um amplificador de transcondutância LM3900, como sugerida pela National Semicondictor em seu Linear Applications Handbook. O circuito deve ser alimentado por fonte simétrica e no caso temos o ganho 10 de tensão. As fórmulas para o cálculo dos componentes são dadas junto ao diagrama.
