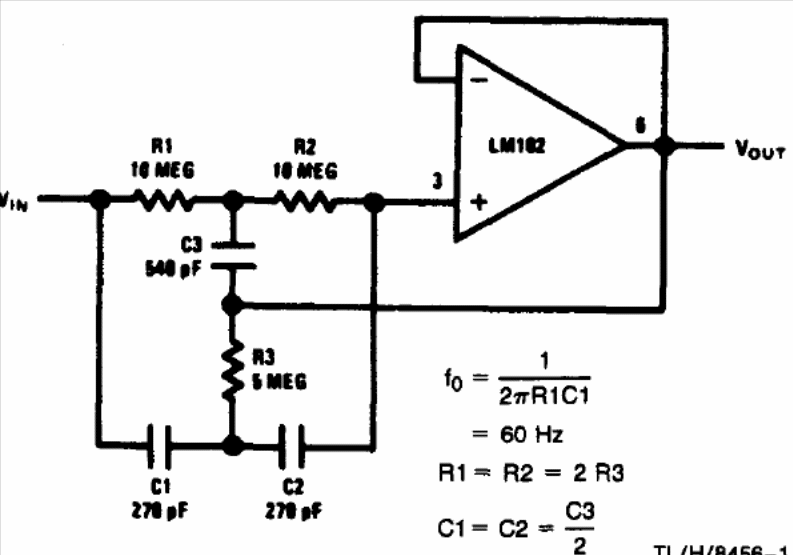

O circuito apresentado usa um operacional pouco comum atualmente, mas pode ser implementado com equivalente mais moderno. O circuito é do Linear Applications Handbook da National Semiconductor, devendo usar fonte simétrica. O cálculo dos componentes para outras frequências pode ser feito a partir das fórmulas junto ao diagrama.
| Clique na imagem para ampliar |
