O Oscilador Ponte de Wien ou Oscilador por Ponte de Wien é uma das configurações RC mais utilizadas na geração de sinais de baixas freqüências (até algumas dezenas de quilohertz. Na figura 1 temos um circuito deste tipo que faz uso de um amplificador operacional com FET, TL081 ou equivalente. A freqüência é determinada pela rede série/paralelo dos resistores de 10 k e capacitores de 47 nF. Estes componentes podem ser alterados para se obter outras freqüências. Neste caso, obtemos aproximadamente 500 Hz.

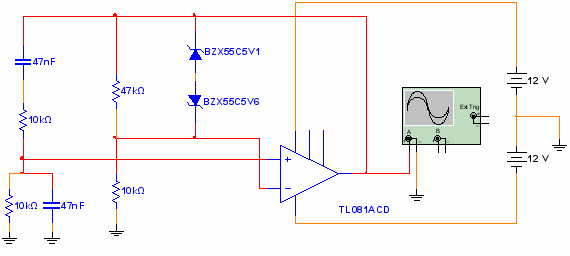

Figura 1 – Oscilador por Ponte de Wien.
A fonte de alimentação deve ser simétrica e os diodos zener, que determinam a amplitude do sinal, devem ter tensões que, somadas, sejam menores do que a alimentação utilizada. O circuito opera com tensões menores. Na figura 2 temos a forma de onda do sinal gerada, observada no osciloscópio virtual do Multisim na simulação.

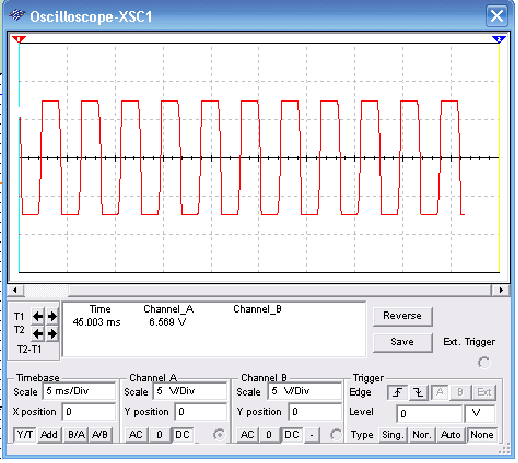

Figura 2 – Forma de onda observada no circuito.
