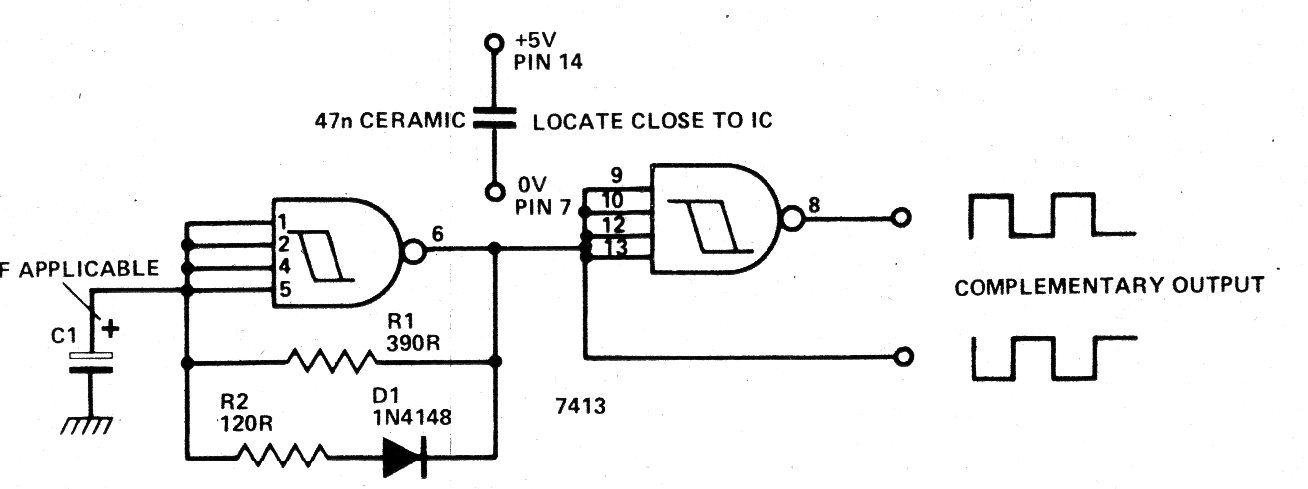

Para C1 de 220 pF este circuito gera um sinal de 10 MHz. Outras frequências podem ser obtidas com valores proporcionais deste componente, lembrando sempre o limite do circuito integrado. A alimentação deve ser feita com uma tensão de 5 V. O circuito foi encontrado numa publicação de 1979.
