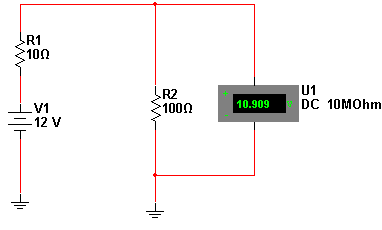

O circuito apresentado serve para simular o efeito da resistência interna de um gerador (R1) na tensão entregue a uma carga externa. Esta resistência é responsável por uma queda que será tanto maior quanto menor for a resistência da carga e portanto, a maior corrente exigida. Na simulação, mostramos que a queda de tensão é da ordem de 1 V e que numa bateria de 12 V temos apenas 10,909 V entre à carga. Lembramos que nas pilhas comuns a resistência interna aumenta à medida que ela se desgasta e isso causa uma diminuição progressiva da tensão que ela pode entregar a uma carga. Altere os valores dos componentes deste circuito para entender melhor como ele funciona.
Resistência interna de um gerador
Arquivos para download: Simulação e Netlist
