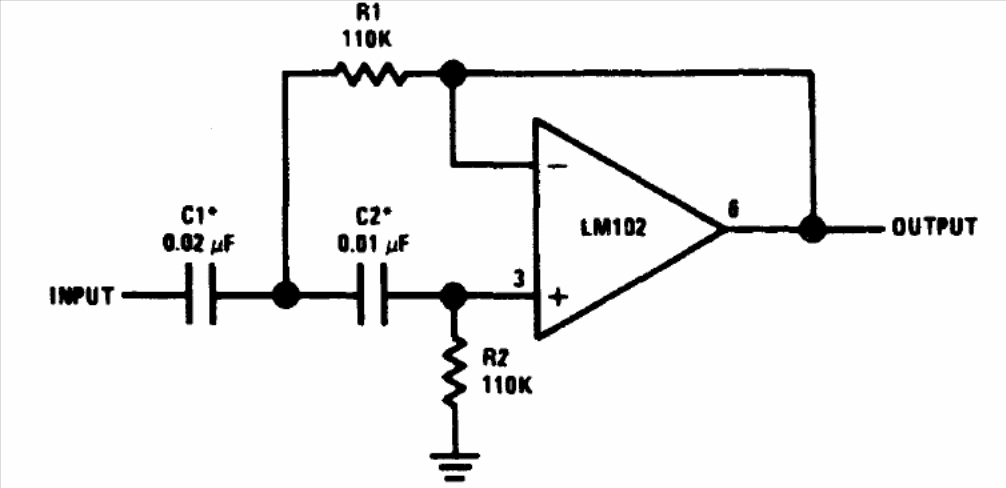

Na figura temos um filtro passa altas ativo de 100 Hz, sugerido pela National Semiconductor em seu Linear Applications Handbook de 1994. O circuito pode ser implementado com outros operacionais e os capacitores alterados para outras frequências. O circuito exige fonte simétrica.
