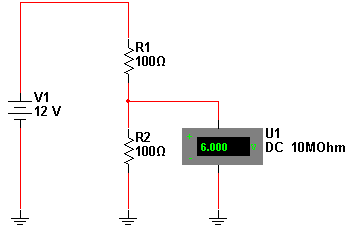

Nesta simulação temos um circuito muito simples que é o divisor de tensão resistivo. Neste circuito, o divisor não está carregado pois a resistência do voltímetro é muito alta. Entre nas "propriedades" clicando no voltímetro e altere o valor de sua resistência de 10 M? para um valor menor como 1 M?, 100 k? e 10 k?, e veja o que acontece com a tensão indicada. Ela vai cair, mostrando a influência do instrumento. Depois faça o mesmo, com um divisor que use para R1 e R2 resistores de 10 k?. O efeito sobre a medida será ainda maior. Um bom circuito para ser usado numa aula sobre multímetros.
Divisor de tensão resistivo
Arquivos para download: Simulação e Netlist
