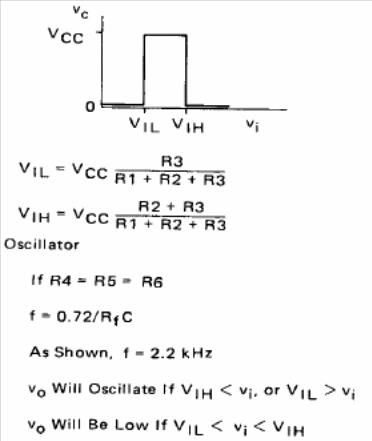

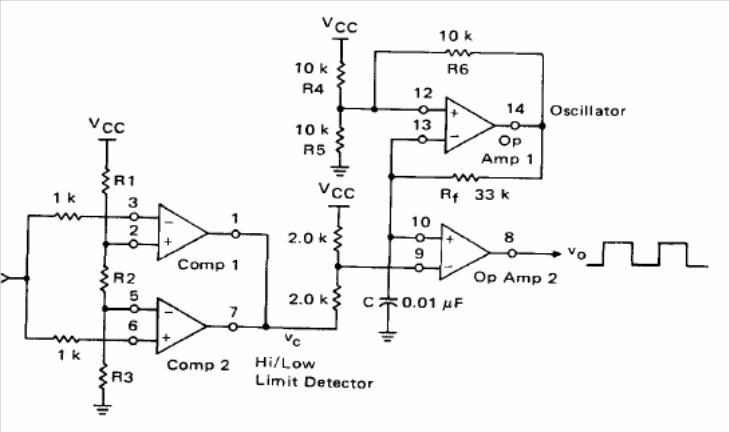

Este circuito é do Linear Databook da Motorola de 1990, mas pode ser elaborado com base em outros amplificadores operacionais equivalentes. As fórmulas para programar o circuito em função dos componentes são dadas junto ao diagrama. A fonte de alimentação deve ser simétrica.
| Clique na imagem para ampliar |
