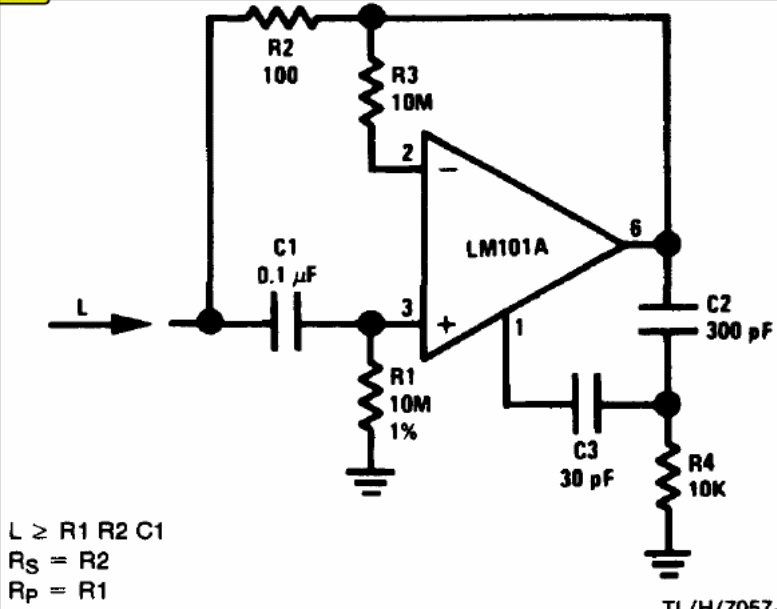

O circuito abaixo simula uma indutância com valor dado pelos componentes, que podem ser calculados conforme as fórmulas. O operacional pode ser um equivalente mais moderno e a fonte de alimentação simétrica. O circuito é do Linear Applications Handbook da National Semiconductor de 1994.
| Clique na imagem para ampliar |
