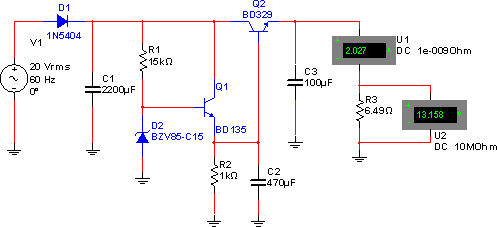

O circuito simulado que apresentamos pode ser usado como fonte de bancada para rádios e toca-fitas de carro cuja potência não exceda os 12 W. Trata-se de circuito que pode ser usado no teste e reparação deste tipo de equipamento. A fonte de 20 Vrms na realidade, é o secundário de um transformador de 20 + 20 V x 2 A com diodos retificadores em onda completa. O transistor Q2pode ser o TIP41 ou o 2N3055 dotado de um bom radiador de calor. O diodo zener é do tipo de 1 W. Na simulação usamos o BD329 que, na prática não recomendamos. O BD135 deve ter um pequeno radiador de calor. Na simulação vemos que a corrente de saída é de 2 A para uma tensão de 13,1 V na carga.
Fonte de 13 V x 2 A.
Arquivos para download: Simulação e Netlist
