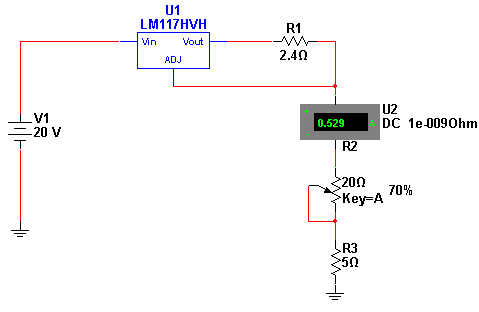

O circuito apresentado mantém constante a corrente cobre uma carga, mesmo quando sua resistência varia e ela passa a exigir correntes diferentes, se alimentada por uma fonte convencional. No caso, a corrente é dada por:
I = 1,2/R1
Assim, no circuito que simulamos, a corrente é da ordem de 500 mA (529 mA na simulação). Mesmo quando variamos a resistência da carga, atuando sobre o potenciômetro de 20 k? (clicando na tecla A), a corrente não varia, mostrando a ação do circuito. Para o LM117 a corrente máxima é de 1,2 A, mas podemos utilizar na mesma configuração outros reguladores. O LM350, por exemplo, a corrente máxima é de 3 A. A tensão de entrada deve ser suficiente para manter a corrente no circuito, mesmo quando sua resistência seja máxima.
Arquivos para download: Simulação e Netlist
