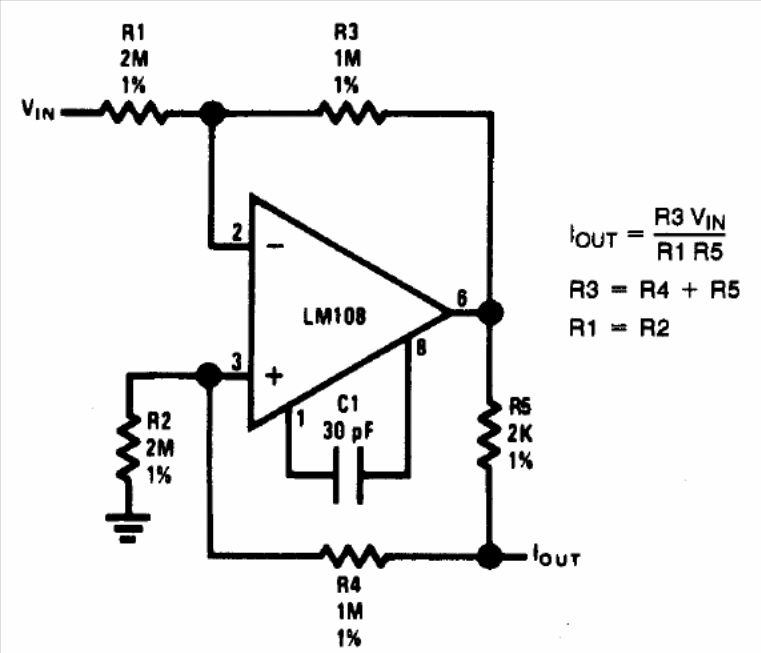

Este circuito é dói Linear Applications Handbook de 1994, publicado pela National Semicondctor que agora é uma empresa do grupo Texas Instruments. O circuito pode ser implementado com outros operacionais e as fórmulas para cálculo dos componentes estão junto ao diagrama. A fonte de alimentação deve ser simétrica.
| Clique na imagem para ampliar |
