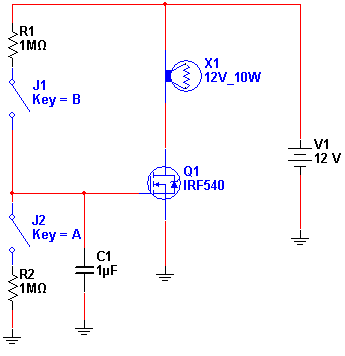

No circuito apresentado os interruptores J1e J2 simulam o toque dos dedos em sensores que podem ser feitos com chapinhas de metal separadas. Com um toque em J1o capacitor se carrega e depois de alguns segundos a lâmpada acende. Retirando os dedos ela vai permanecer por um longo intervalo, que depende das eventuais fugas do capacitor. Use um capacitor de poliéster para reter a carga por mais tempo. Para apagar, basta tocar no sensor J2. A descarga do capacitor vai ser rápida e em poucos segundos a lâmpada apaga. Este circuito é simulado no Multisim 11.0 utilizando-se chaves virtuais controladas pelo teclado. Assim, para acender a lâmpada pressionamos a tecla B. A chave fecha e em alguns segundos a lâmpada acede. Pressionamos novamente B e a chave abre, mas a lâmpada permanece acesa. Para apagar, pressionamos a tecla A. Em alguns segundos a lâmpada apaga. Pressionando novamente, a chave A abre, mas a lâmpada permanece apagada. Para repetir o ciclo, apertamos B. O transistor suporta corrente de vários ampères, devendo ser dotado de radiador de calor e a alimentação pode ficar entre 9 e 30 V tipicamente. Nunca use fonte sem transformador para alimentar este circuito.
Arquivos para download: Simulação e Netlist
