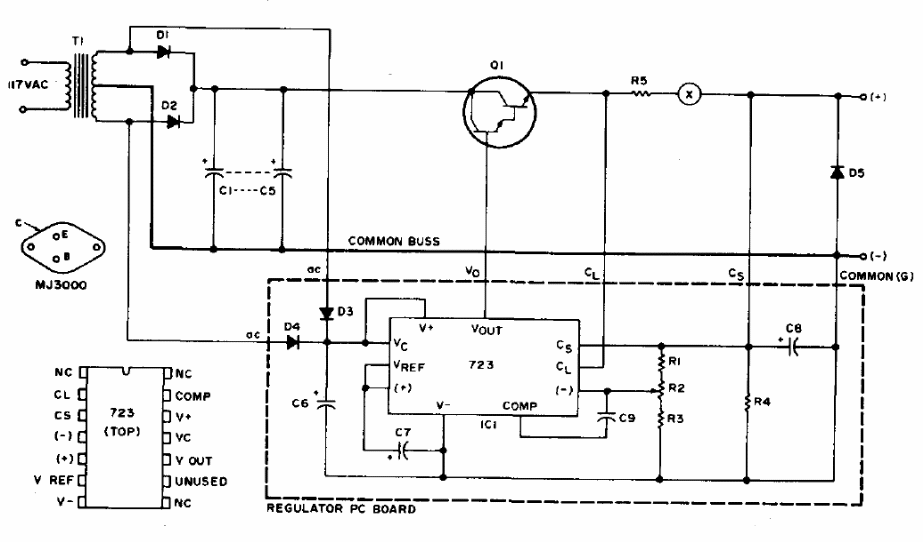

Este circuito é de uma documentação técnica de 1975. Podem ser usados Darlingtons da série TIP com pelo menos 8 A de corrente de coletor. Este componente deve ser montado em radiador de calor. O transformador é de 12 V + 12 V com 5 A e os diodos da ponte devem ter uma corrente de pelo menos 5 A. Os eletrolíticos da filtragem têm pelo menos um total de 4 700 uF.
| Clique na imagem para ampliar |
