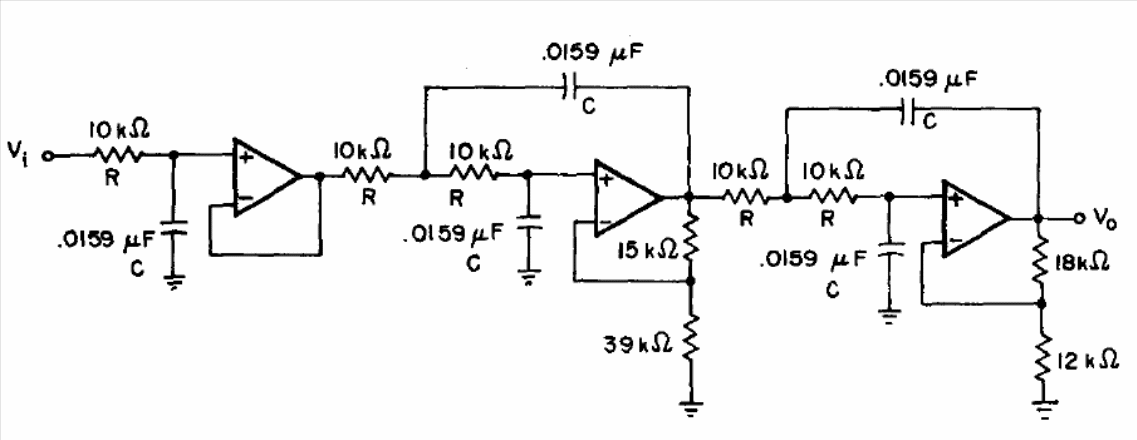

O circuito mostrado na figura utiliza amplificadores operacionais 741 ou mesmo equivalentes. O circuito deve ser alimentado por fonte simétrica e pode ainda ter os componentes alterados para operar em outras frequências. Encontramos esta configuração numa documentação sobre filtros ativos de 1977.
| Clique na imagem para ampliar |
