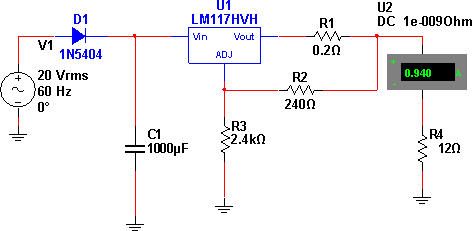

Este circuito fornece uma corrente de 1 A a uma bateria de 12 V em carga. Na simulação usamos o LM117, mas equivalentes como o LM350 podem ser empregados. R2e R3fixam a tensão na bateria e o resistor R1a intensidade da corrente. Para 0,1 A a corrente será de 2 A. Veja em artigos que tratam de fontes de correntes constantes como calcular este componente. A fonte de 20 V x 60 Hz x 1 A nada mais é do que o secundário de um transformador, cujo primário é ligado à rede de energia. Abaixo, o diagrama desenhado para simulação no Multisim 11.0, com a indicação da corrente na bateria que é simulada por um resistor de 12 ?. O circuito integrado regulador de tensão deve ser dotado de radiador de calor.
Carregador de baterias de 12 V.
Arquivos para download: Simulação e Netlist
