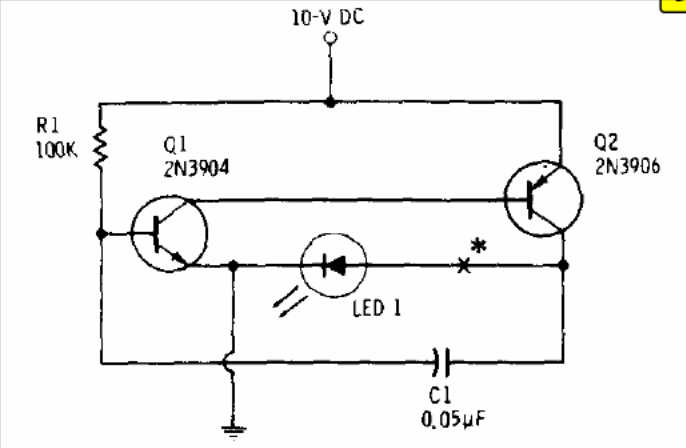

Encontramos este circuito numa documentação de 1976.Ele se destina a excitação de LEDs infravermelhos de alta corrente. O transistor NPN pode ser BC548 e oPNP o BC558. A tensão de alimentação é de 10 V e a frequência de 1,4 kHz. Os pulsos têm um pico de 2 A.
