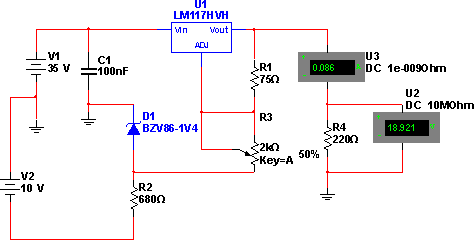

O circuito integrado regulador de tensão LM117 assim como o LM350 possuem uma referência interna de 1,25 V. Assim, a tensão regulada de saída não parte de zero nestes reguladores, mas sim de 1,25 V. Para se partir de zero usamos um artifício que é usar uma referência de 1,25 V com um zener, conforme mostra este circuito. Na simulação usamos um LM117 de 1,5 A, mas para 3 A, basta usar o LM350. Da mesma forma usamos um zener de 1,4 V, pois no simulador não encontramos um de 1,2 V. O circuito integrado deve ser dotado de bom radiador de calor e precisamos de uma fonte auxiliar de 10 V de baixa corrente (100 mA são o suficiente). A seguir o circuito desenhado no Multisim 11.0 para efeito de simulação. Veja que, com a carga usada NBA simulação a tensão foi ajusta em 18,921 V para uma saída de perto de 100 mA apenas. Pode-se alterar a carga (R4) para se fazer a simulação com correntes mais altas.
Arquivos para download: Simulação e Netlist
