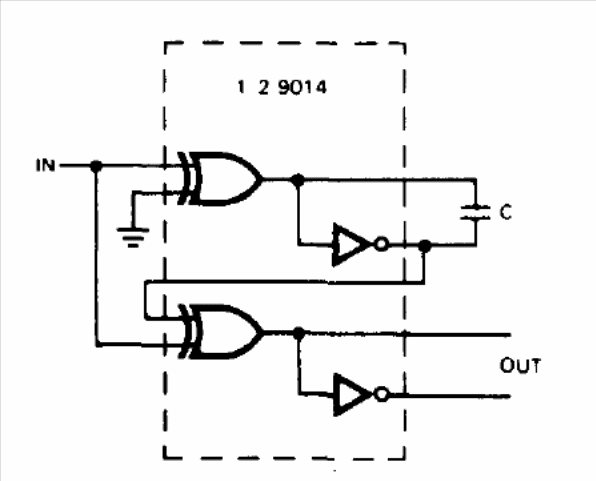

Este circuito, obtido de documentação técnica antiga, mostra como usar funções lógicas para detectar a fronte ou borda de subida de um sinal lógico. O circuito pode ser implementado com qualquer lógica e C depende do tempo de subida do sinal, tendo um valor típico na faixa de 100 pF a 1 nF.
