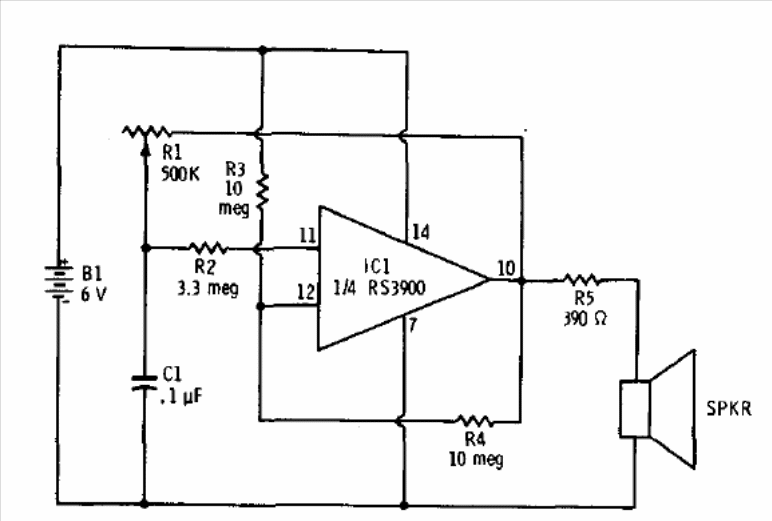

Este circuito é de uma documentação da Radio Shack de 1977. O operacional é o LM3900, mas podem ser usados outros como o 741, e a fonte não precisa ser simétrica, podendo ter tensões entre 6 e 12 V. A faixa de frequências pode ser alterada pela troca do capacitor.
