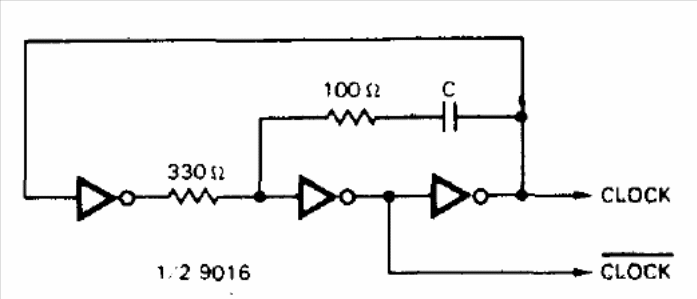

Neste circuito C tem 200 pF para uma frequência de 6 MHz, 1n6 para 1 MHz e 10n para 100 kHz. A frequência máxima depende da família do circuito integrado usado que deve ser alimentado com 5 V, se for lógica TTL.
| Clique na imagem para ampliar |
Neste circuito C tem 200 pF para uma frequência de 6 MHz, 1n6 para 1 MHz e 10n para 100 kHz. A frequência máxima depende da família do circuito integrado usado que deve ser alimentado com 5 V, se for lógica TTL.
