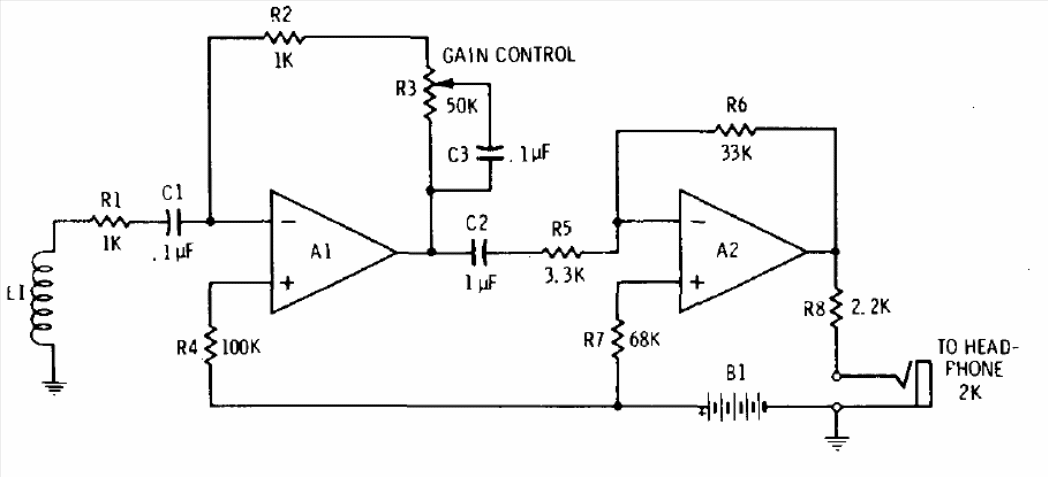

Encontramos este circuito amplificador para captadores indutivos de áudio numa documentação dos anos 70. Os amplificadores operacionais podem ser os 741 com fonte simétrica. O captador consiste em 100 a 500 voltas de fio esmaltado fino numa forma de plástico.
| Clique na imagem para ampliar |
