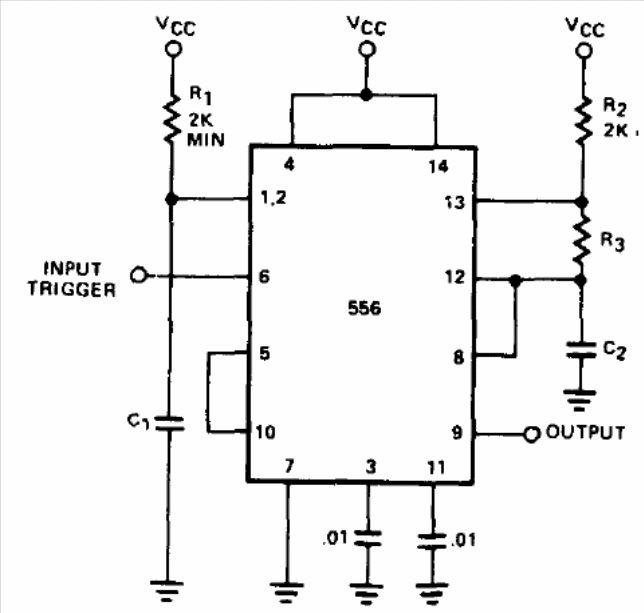

Este circuito gera um trem de pulsos cuja frequência depende de R2, R3 e C2 e cuja duração depende de R1 e C1. O 556 é um duplo 555 e a alimentação pode ser feita com tensões de 5 a 12 V. O circuito é de um manual de Signetics de 1977.
