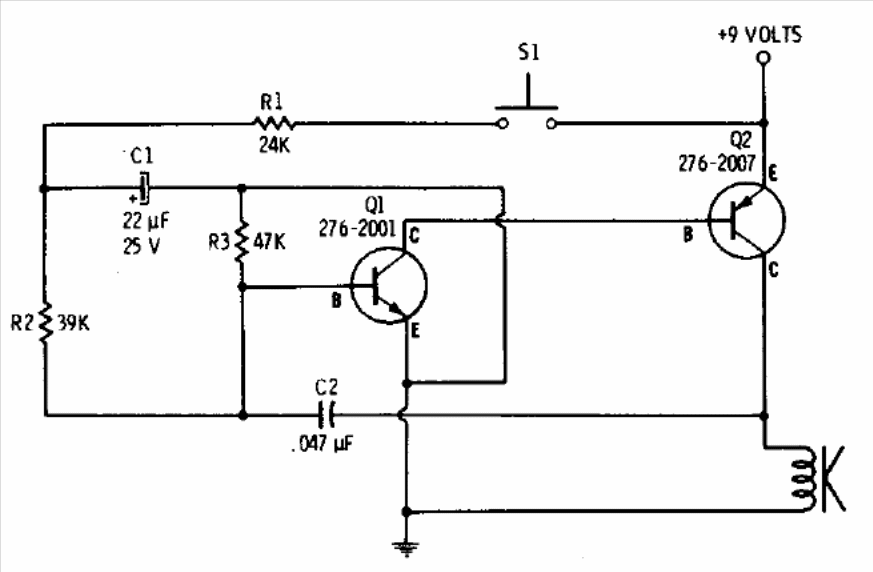

Pressionando-se S1 o som aumenta em frequência e soltando, a frequência diminui até o oscilador parar. Este circuito, de configuração bastante conhecida, pode ser montado com o BC548 e BD136. O circuito é de uma documentação da Radio Shack de 1977.
| Clique na imagem para ampliar |
