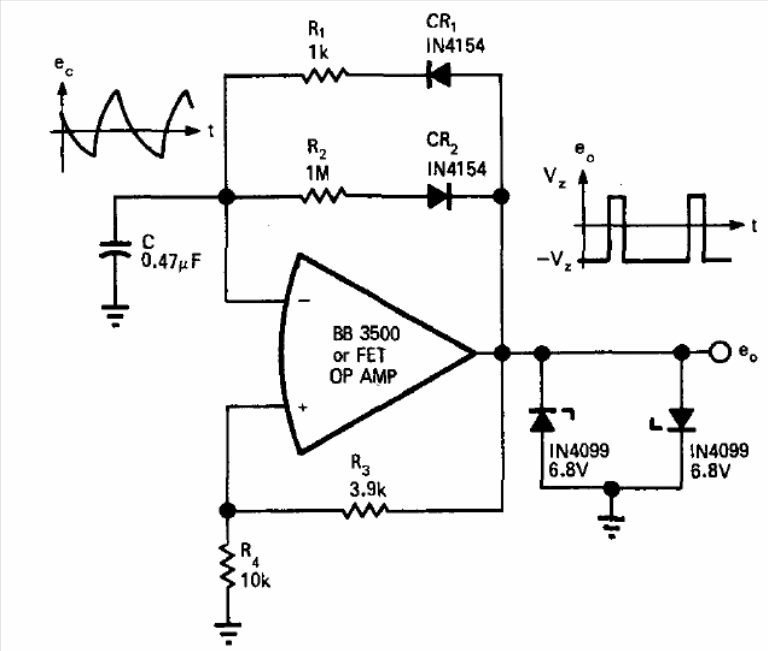

Este circuito utiliza um amplificador operacional com FET. A fonte deve ser simétrica e a relação de valores entre R1 e R2 determina a largura dos pulos ou ciclo ativo. Os diodos admitem equivalente. O CA3140 pode ser usado nesta aplicação.
| Clique na imagem para ampliar |
