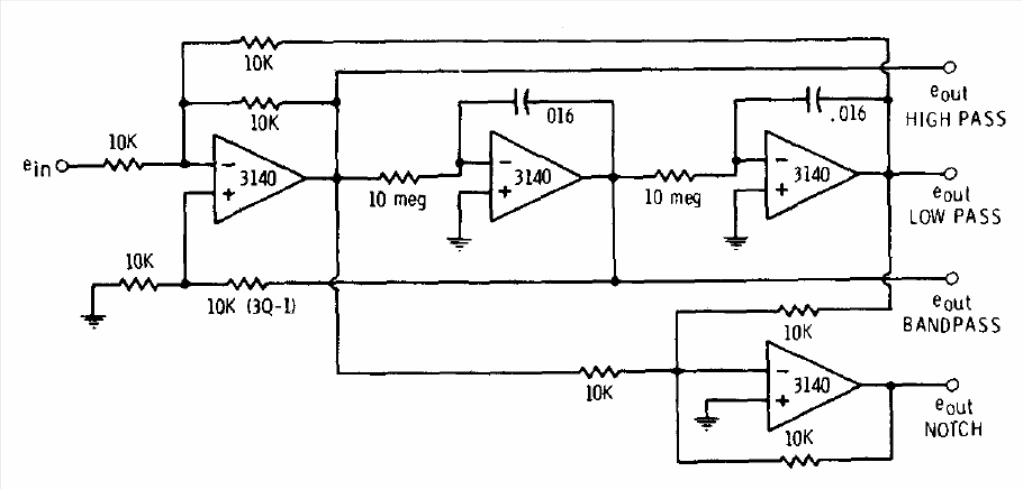

Este filtro é de um Manual CMOS de 1977. O circuito funciona como passa-baixas, passa-altas, rejeitor (notch) e também passa faixas. Podemos modificar sua frequência alterando os capacitores. Os operacionais devem ser alimentados por fonte simétrica.
