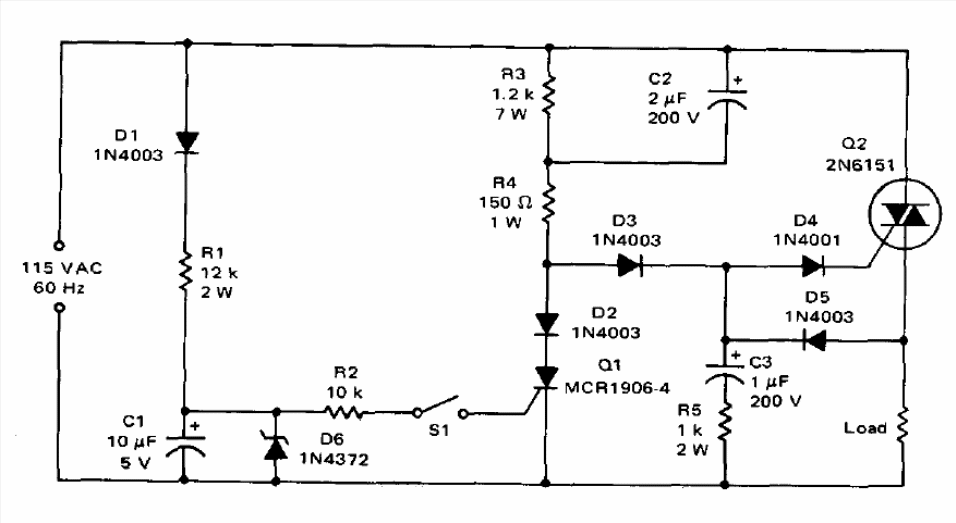

Este circuito é indicado para o controle de cargas resistivas. Quando S1 é aberto o triac liga próximo da passagem por zero do primeiro ciclo da alimentação. O circuito é do Circuit Applications fdor the Triac” da Motorola de 1971.
| Clique na imagem para ampliar |
