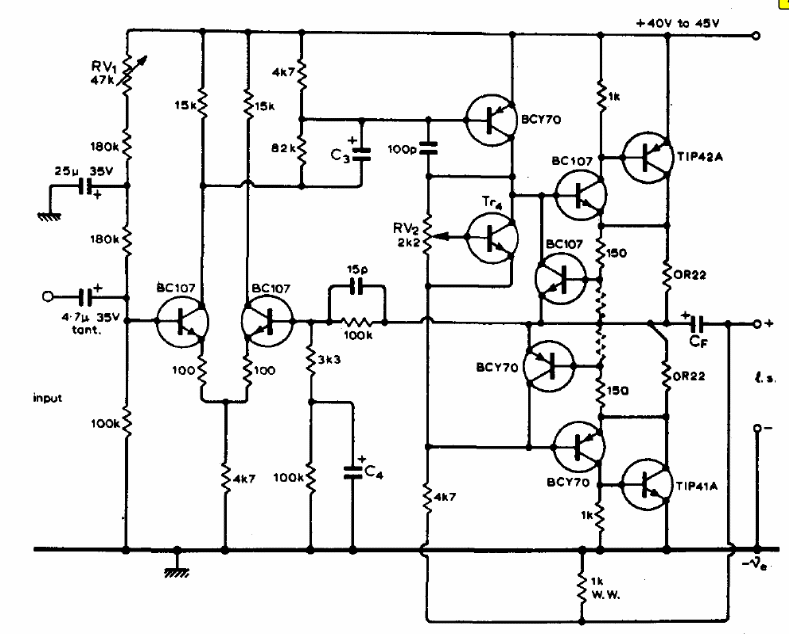

Este circuito é de um manual da Signetics de 1977. Os transistores BC107 podem ser substituídos pelos BC547 e os BCY70 pelos BD136. Os transistores de saída devem ser dotados de radiadores de calor e a fonte deve fornecer pelo menos 2 A.
