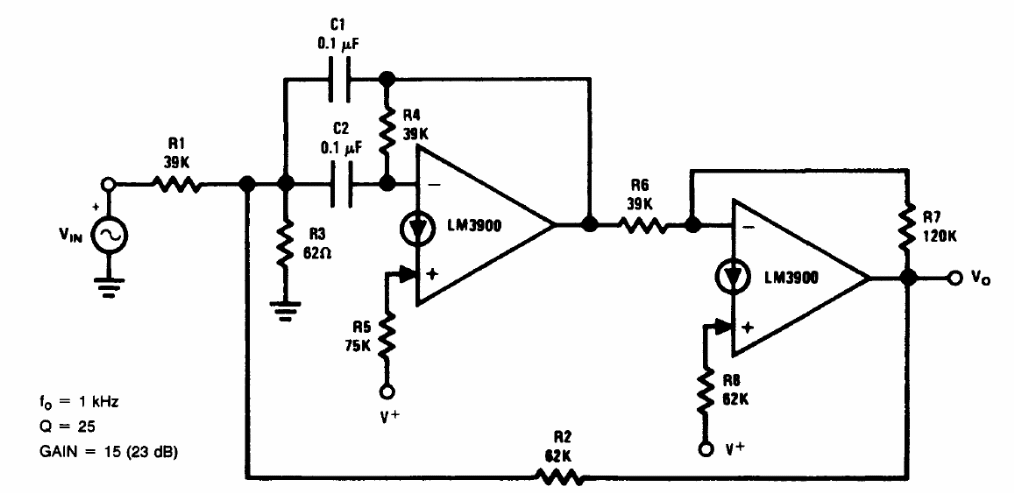

Encontramos este circuito com um fator Q igual a 25 no Linear Applications Handbook da National Semiconductor. O circuito usa amplificadores operacionais de transcondutância podendo ser alterado para outras frequências com a troca de C1 e C2.
| Clique na imagem para ampliar |
