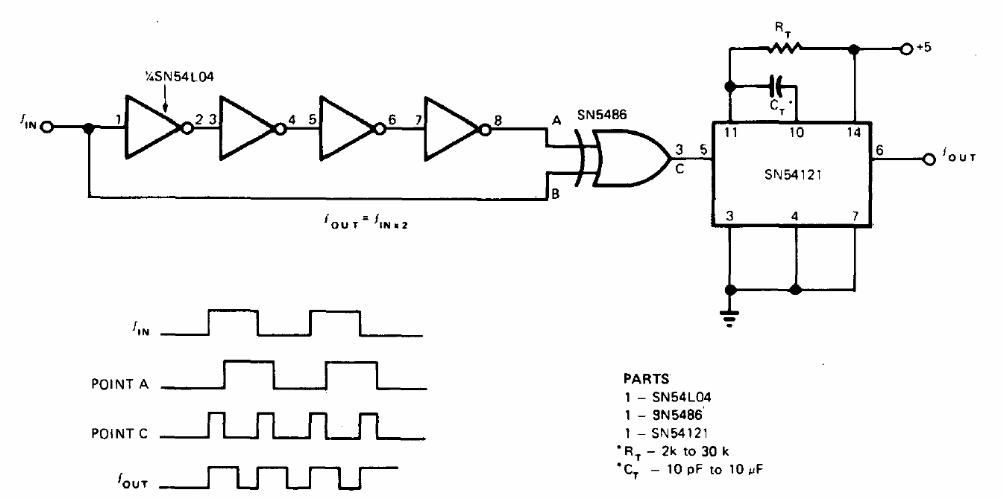

Este circuito foi encontrado numa revista americana de 1976. Ele dobra a frequência de sinais TTLs na faixa indicada. O circuito deve ser alimentado por 5 V e os valores dos componentes dependem da frequência.
| Clique na imagem para ampliar |
Este circuito foi encontrado numa revista americana de 1976. Ele dobra a frequência de sinais TTLs na faixa indicada. O circuito deve ser alimentado por 5 V e os valores dos componentes dependem da frequência.
