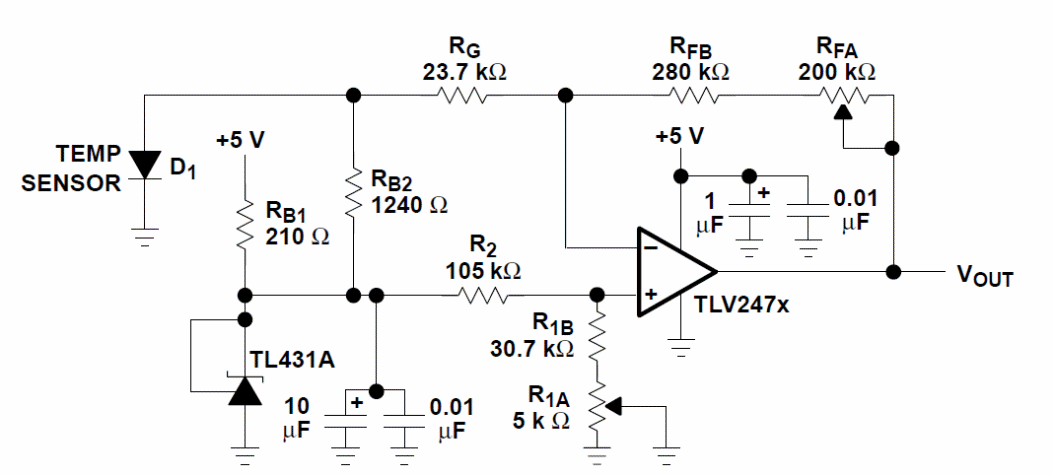

Encontramos este circuito numa documentação técnica da Texas Instruments. Ele interfaceia um sensor tipo diodo com uma entrada de conversor A/D. O circuito tem o ganho ajustado conforme as características do sensor. O TL431 é uma referência de tensão da Texas.
| Clique na imagem para ampliar |
