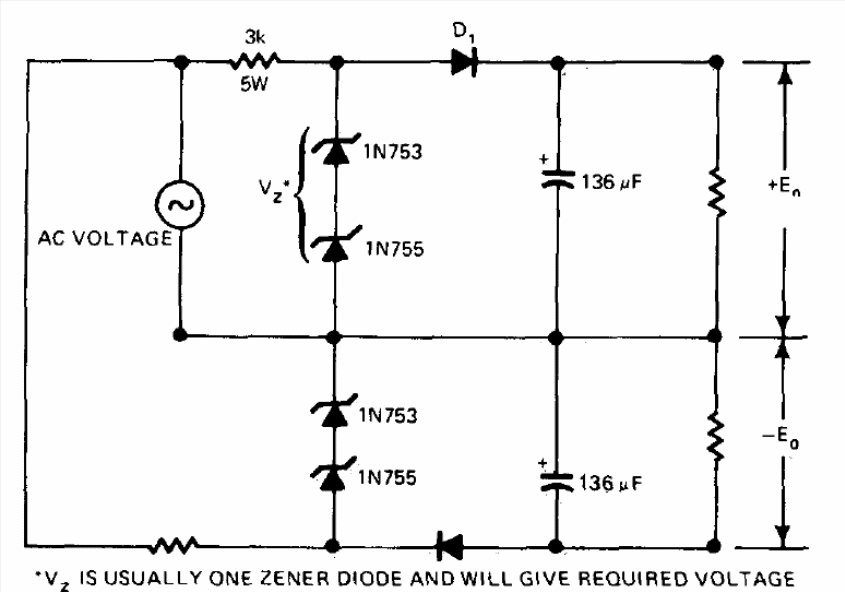

Esta fonte simétrica fornece tensão de 12 V sob corrente máxima de 15 mA. Os zeners determinam a tensão de saída, podendo ser alterados. Os eletrolíticos podem ser de 150 uF. O circuito é de uma documentação de 1977.
| Clique na imagem para ampliar |
