VFO de 10 MHz (CIR5609)

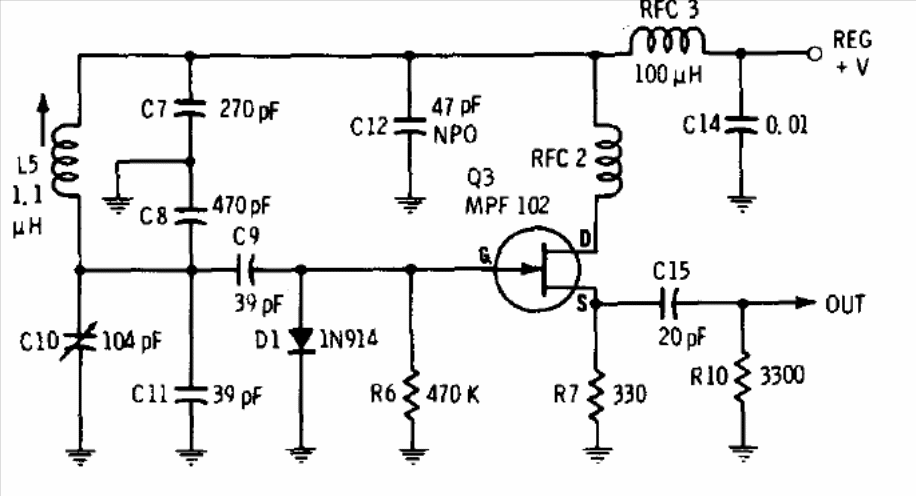

Encontramos este circuito numa documentação sobre FETs de 1976. O circuito pode ser usado para oscilar em outras frequências com a troca de L1.

| Clique na imagem para ampliar |
