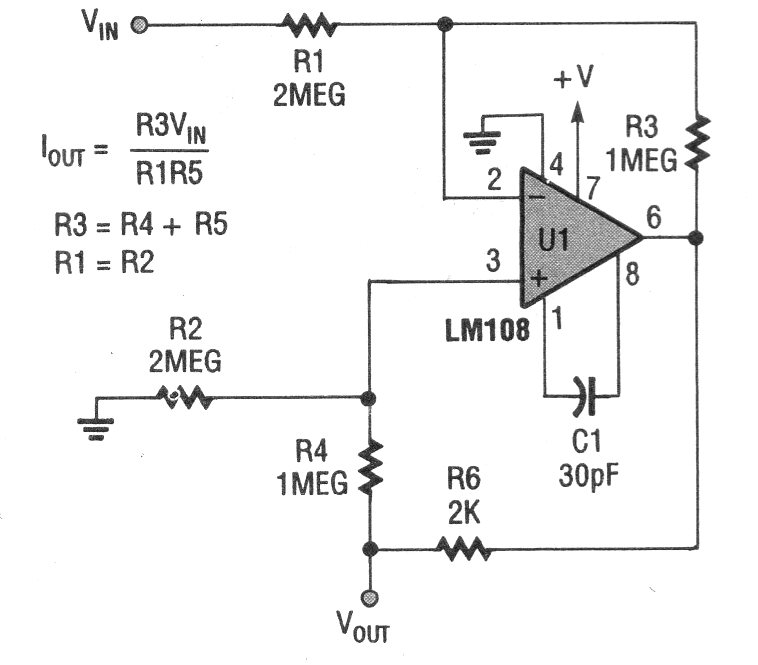

O circuito mostrado consiste numa fonte de corrente constante bilateral com um operacional que admite equivalente. Os valores da corrente em função dos componentes é calculado pela fórmula junto ao diagrama. Encontramos este circuito numa documentação dos anos 90.
| Clique na imagem para ampliar |
