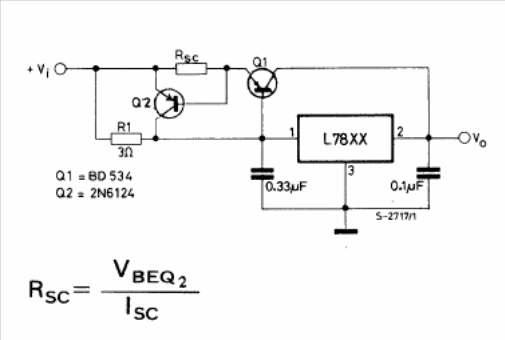

O circuito mostrado é do manual de circuitos integrados lineares da SGS de 1982. O L78xx é equivalente ao 78xx comum e os transistores podem ser substituídos por equivalentes conforme a corrente de saída. A fórmula permite calcular Rsc para a corrente máxima em que o circuito deve atuar para proteção.
