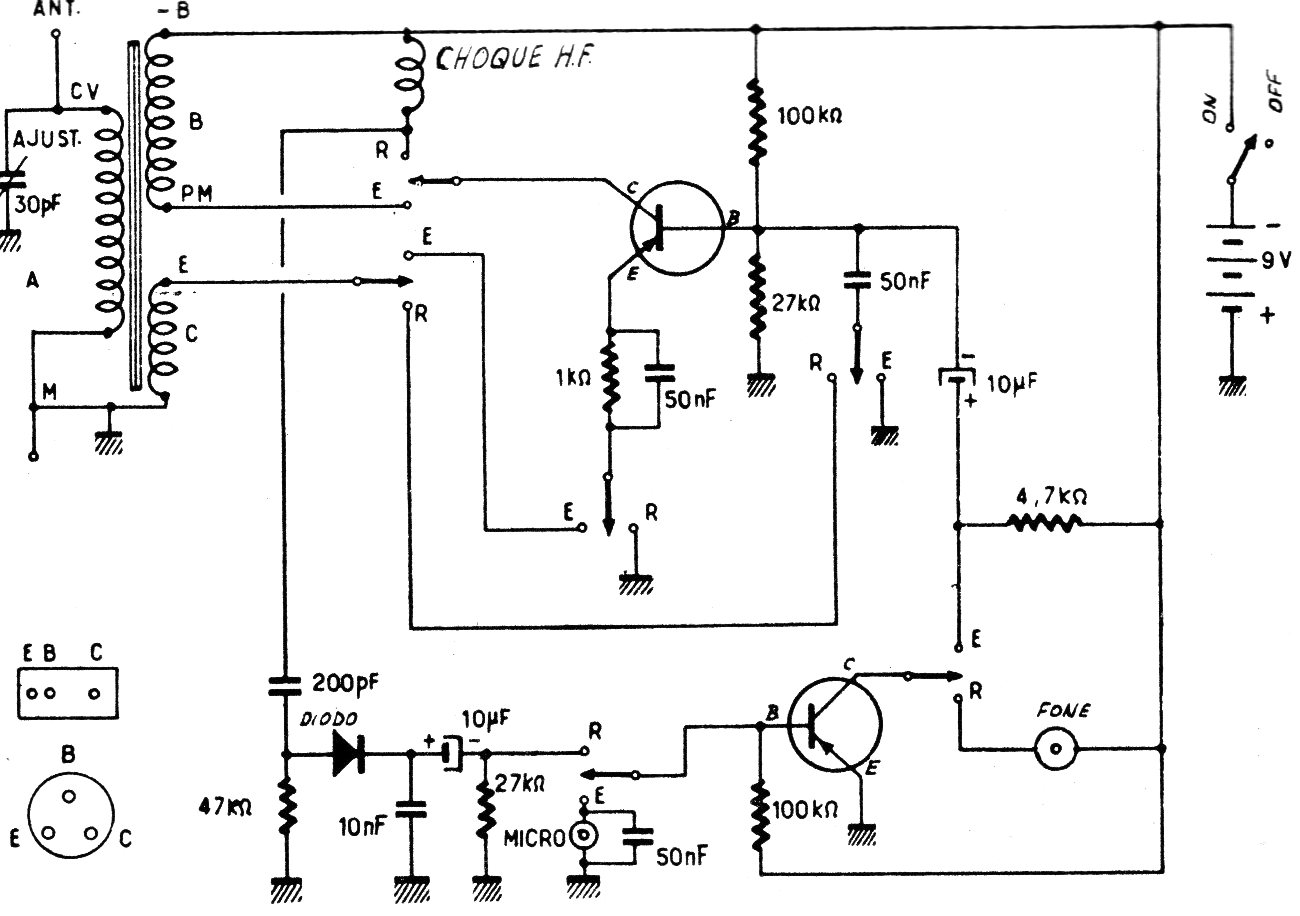

Este circuito de pequeno transceptor foi encontrado numa documentação dos anos 70. Para a faixa de ondas curtas o alcance é da ordem de alguns metros ou até uns 20 metros se usada a faixa indicada. A bobina (A) tem 30 espiras de fio 28, a bobina B tem 15espiras e C tem 10 espiras num bastão de ferrite. O sentido dos enrolamentos é importante. Os transistores podem ser os BC548 e BC558.
