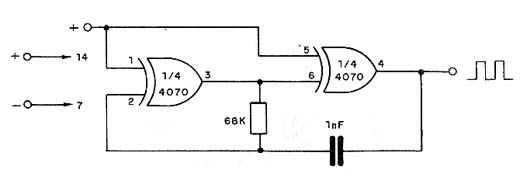

Este circuito utiliza o integrado 4070 CMOS para gerar sinais retangulares de 1 kHz. Esta frequência é dada pelo capacitor de 1 nF . Este componente pode ter seu valor alterado para gerar sinais de outras frequências, com limite em torno de alguns megahertz. A alimentação, feita nos pinos 7 e 14 pode variar entre 3 e 15 V.
Astável de 1 kHz com o 4070.
