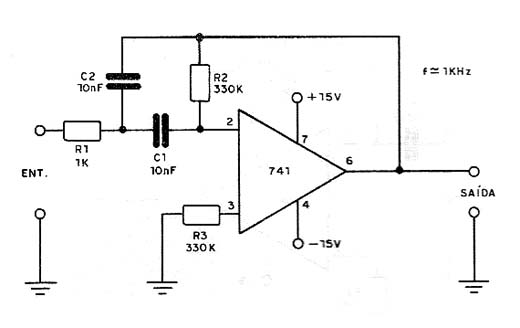

Este filtro Butterworth de primeira ordem deixa passar apenas as frequências em torno de 1 kHz dadas pelos valores de C1, C2 e R2. Veja na seção de matemática para eletrônicas as fórmulas para o cálculo deste tipo de filtro. A fonte de alimentação deve ser simétrica de 6 a 15 V e a frequência máxima de operação está em torno de 100 kHz. Outros amplificadores operacionais podem ser utilizados. Veja também artigos sobre filtros no site.
Filtro passa-faixa de 1kHz com 741 (2).
