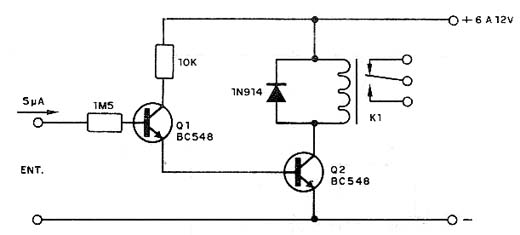

Com este circuito é possível acionar relés de 20 mA a 100 mA de corrente de bobina com tensões de 6 a 12 V, aplicando uma corrente de entrada de apenas 5 uA. O circuito pode também acionar cargas maiores com a troca de Q2 por um BD135 caso em que a corrente máxima pode chegar a 500 mA com o acionamento de solenóides e motores diretamente. O circuito pode ser alimentado por tensões de 6 a 12 V conforme a carga alimentada. Eventualmente o resistor de 1,5 M? deve ser reduzido se for constatado ganho insuficiente do circuito.
Etapa de acionamento de relé
