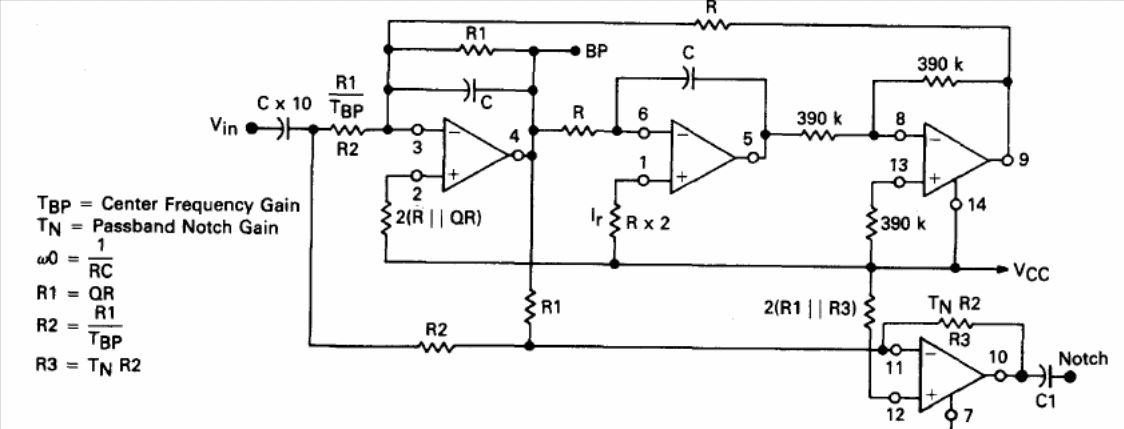

Encontramos este circuito com amplificador operacional de transcondutância no Linear Databook da Motorola publicado em 1990. A alimentação deve ser simétrica e o cálculo dos componentes para determinada frequência são dados junto ao diagrama.
| Clique na imagem para ampliar |
