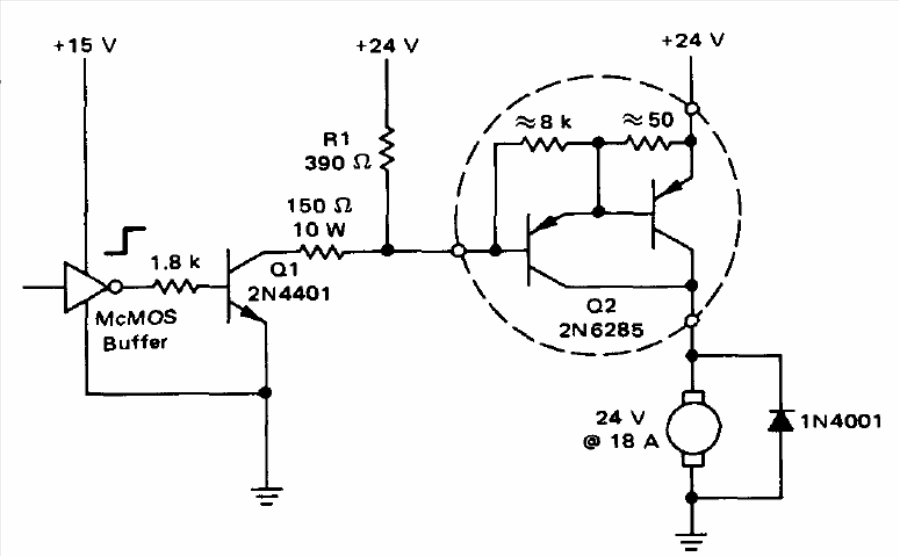

Este circuito é de uma documentação sobre técnicas de interfaceamento da Motorola de 1975. O Darlington pode ser um equivalente moderno da série TIP com corrente de acordo com o motor. O NPN pode ser o CB548. O circuito aciona o motor quando a saída lógica estiver no nível alto.
| Clique na imagem para ampliar |
