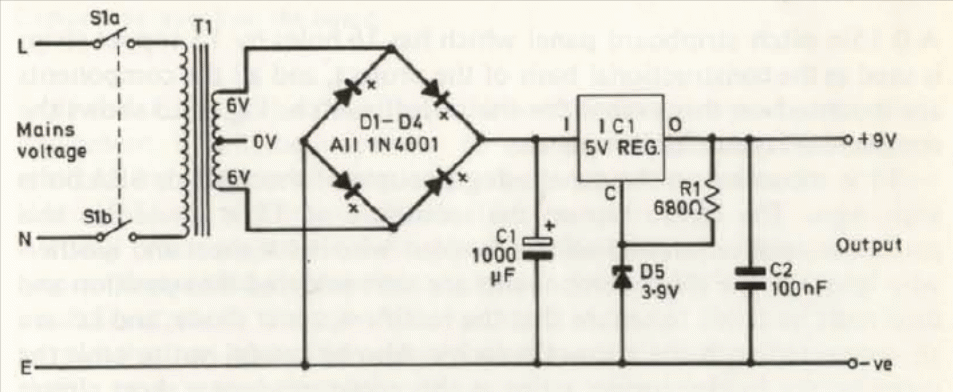

Esta fonte de 9 V utiliza um 7805 para obter a saída desejada, com a ajuda de um zener de 3,9 V. O circuito foi encontrado numa documentação de 1979 e o transformador tem secundário de 6+6 V com 100 mA ou mais ou ainda um secundário único de 9 a 12 V.
