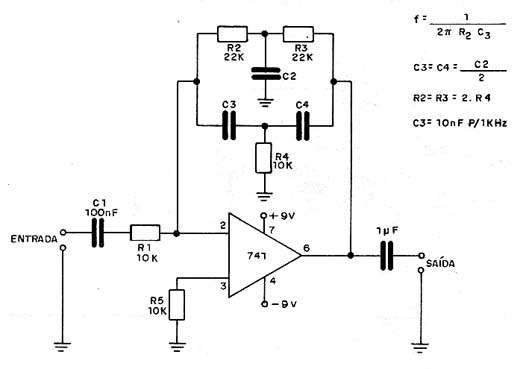

Somente sinais cujas frequências estejam em torno de 1 kHz podem passar por este filtro sintonizado de 1 kHz, usando o amplificador operacional 741. A fonte de alimentação deve ser simétrica e junto ao diagrama temos as fórmulas que permitem calcular os valores dos componentes para outras frequências. Outros filtros e cálculos podem ser encontrados no site nas seções de artigos e matemática para eletrônica. A frequência máxima de operação deste circuito está em torno de 100 kHz. Outros amplificadores operacionais podem ser usados.
Filtro passa-faixa de 1kHz
