O sensor, que pode ser uma tela com duas grades de metal ou dois eletrodos num vaso, é ligado à entrada não inversora do operacional. Com pouca umidade ou seco, um dos LEDs permanece aceso. Quando a umidade aumenta ou os eletrodos são molhados, o outro LED acende. O ponto de comutação é ajustado no potenciômetro de 10 k?. O baixo consumo possibilita a alimentação do circuito por bateria. Os LEDs podem ser de cores diferentes. Amplificadores operacionais e comparadores equivalentes ao 741 podem ser utilizados.

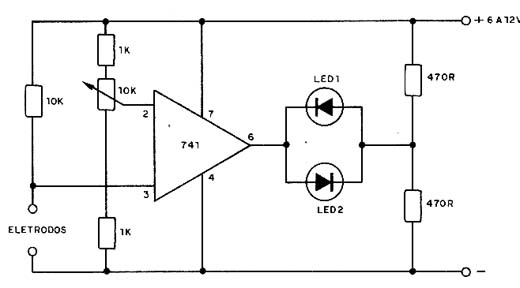

![Detector de umidade. Detector de umidade.](/images/stories/banco/cir0018_01.jpg)
Detector de umidade.
