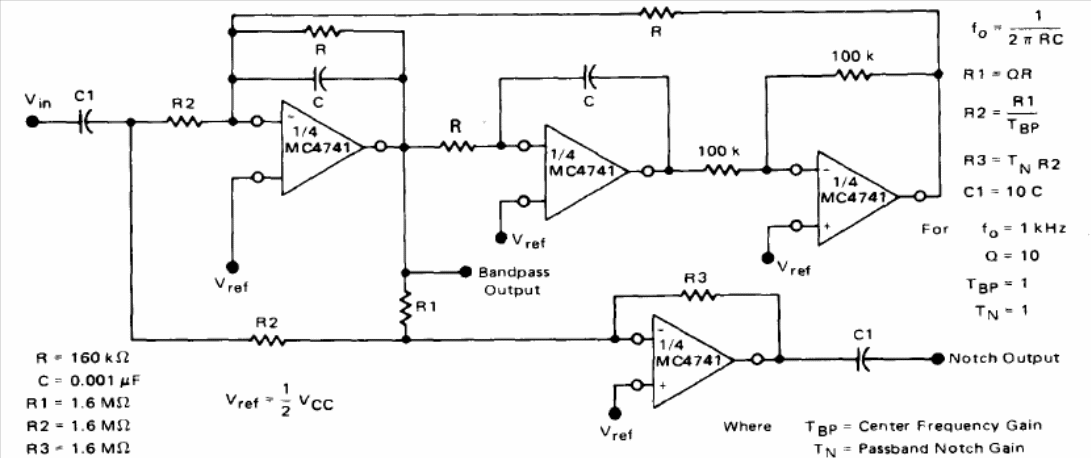

O circuito integrado MC4741 consiste em quatro amplificadores operacionais semelhantes ao 741 num invólucro único. O circuito é do Linear Databook da Motorola de 1990 podendo ser implementado com operacionais 741 separados. As fórmulas para cálculo dos componentes estão junto ao diagrama.
| Clique na imagem para ampliar |
